Piezas de moldeo por inyección de plástico para cámaras

Moldeo por inyección de precisión para productos electrónicos 3C

Descripción general del producto

Nos especializamos en piezas de moldeo por inyección de plástico para cámaras de productos electrónicos, proporcionando componentes de plástico de precisión 3C personalizados para electrónica de consumo y dispositivos inteligentes.

Las piezas de plástico relacionadas con las cámaras requieren una alta estabilidad dimensional, especialmente para la alineación de lentes, la fijación estructural y los componentes de la carcasa exterior.
Nuestras soluciones de moldeo por inyección se desarrollan para soportar:

• Ajuste estructural de precisión

• Precisión de alineación óptica

• Producción en masa estable

• Calidad de superficie consistente

Fabricamos moldes de inyección personalizados y piezas de plástico terminadas según los dibujos y especificaciones técnicas del cliente.

Áreas de aplicación

Esta solución de moldeo por inyección de plástico para cámaras se utiliza ampliamente para:

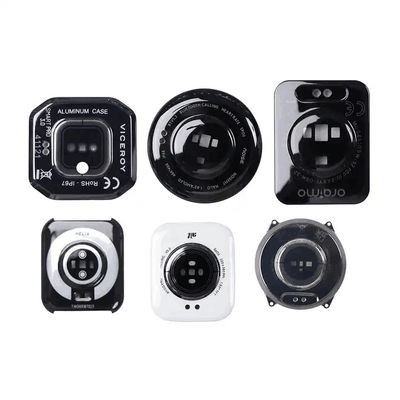

• Carcasas y cubiertas frontales de cámaras

• Soportes de lentes y soportes internos

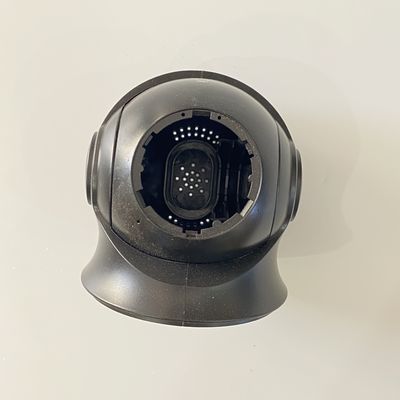

• Carcasas de cámaras de seguridad

• Componentes de dispositivos domésticos inteligentes

• Piezas de plástico de precisión para electrónica 3C pequeña

Estos componentes a menudo implican una geometría compacta y tolerancias de ensamblaje estrictas.

Enfoque de ingeniería clave

El moldeo por inyección para productos de cámaras y electrónicos requiere control sobre precisión, alineación y calidad de la superficie.

1) Precisión dimensional para la alineación óptica

Los componentes de la cámara deben mantener un posicionamiento preciso entre los módulos de lentes y las estructuras internas.

• Control de tolerancia estricta para dimensiones críticas

• Compensación de contracción durante el diseño del molde

• Alineación estable de la línea de partición

• Control de deformación a través de la optimización del enfriamiento

La desviación dimensional puede afectar directamente el rendimiento de la imagen.

2) Calidad de superficie y control cosmético

Muchas piezas de cámaras son componentes exteriores visibles.

• Ubicación optimizada de la compuerta para reducir las líneas de soldadura

• Trayectoria de flujo equilibrada para prevenir marcas de hundimiento

• Pulido de cavidad de precisión o acabado texturizado

• Prevención de rebabas a través de un ajuste preciso del molde

La consistencia de la superficie es esencial para los productos electrónicos de consumo.

3) Gestión de geometría pequeña y compleja

Las piezas de plástico de las cámaras a menudo incluyen:

• Paredes delgadas

• Costillas pequeñas y características de soporte

• Estructuras de encaje a presión

• Puntos de montaje internos

La estructura del molde debe garantizar una expulsión suave y un llenado estable sin deformación.

4) Compatibilidad de materiales (ABS / TPU / TPR)

Los materiales comunes para componentes de cámaras y 3C incluyen:

• ABS para carcasas rígidas

• TPU para piezas protectoras flexibles

• TPR para aplicaciones de tacto suave

El diseño de la disposición de los corredores y el enfriamiento se optimiza según el comportamiento del material.

Especificaciones del molde y de producción

• Tipo de producto: Piezas de moldeo por inyección de plástico para cámaras

• Proceso: Moldeo por inyección

• Materiales del producto: ABS / TPU / TPR / plásticos personalizados

• Tipo de compuerta: Compuerta lateral / Sub-compuerta / Compuerta de punto de alfiler / Compuerta de abanico / Compuerta directa

• Sistema de corredor: Corredor caliente o corredor frío

• Acero del molde: 1.2343 ESR / NAK80 / S136 o equivalente

• Base del molde: LKM / HASCO / DME / FUTABA

• Vida útil del molde: Hasta 1.000.000 de ciclos

• Formatos de dibujo compatibles: STP / STEP / IGS / PRT / X_T

• MOQ: 1 Juego (Molde)

Capacidades de fabricación

Admitimos la producción de moldes de una sola cavidad y de múltiples cavidades.

• Tamaño máximo del molde: 2500 × 2000 × 1500 mm

• Precisión de mecanizado: ±0.005 mm

• Precisión de inyección: ±0.03 mm

• Tiempo de entrega del molde: 25–45 días según la complejidad

Los equipos de precisión internos incluyen:

• Centros de mecanizado CNC

• EDM y EDM de espejo

• Máquinas de corte por hilo

• Máquina de medición por coordenadas (CMM)

Todos los moldes se someten a inspección dimensional y validación de moldeo de prueba antes del envío.

Flujo de trabajo del proyecto

1. Revisión de datos del producto y análisis DFM

2. Confirmación del diseño de la estructura del molde

3. Mecanizado de precisión y EDM

4. Montaje y ajuste del molde

5. Moldeo de prueba y validación dimensional

6. Optimización y aprobación final

Este proceso estructurado reduce el riesgo de desarrollo y mejora la estabilidad de la producción.

Por qué elegir nuestros servicios de moldeo por inyección

• Experiencia en componentes de plástico de precisión 3C y para cámaras

• Precisión estable de mecanizado y moldeo

• Soporte para el desarrollo de productos electrónicos personalizados

• Sistema de control de calidad estructurado

• Gestión integral de la cadena de suministro

• Soporte técnico postventa de un año

Nuestro enfoque es entregar herramientas y componentes de plástico fiables para la producción en masa.

Preguntas frecuentes técnicas

P1: ¿Pueden controlar la tolerancia dimensional para las áreas de alineación de lentes?
Sí. Las características críticas se controlan estrictamente durante el mecanizado y se verifican durante el moldeo de prueba.

P2: ¿Se admiten piezas de cámara pequeñas y delgadas?
Sí. El diseño del molde y los parámetros de inyección se optimizan para estructuras de pared delgada y compactas.

P3: ¿Proporcionan tanto la fabricación de moldes como la producción de inyección?
Sí. Admitimos tanto la producción de herramientas como la de piezas de plástico.

P4: ¿Se pueden desarrollar moldes de múltiples cavidades?
Sí. Las configuraciones de múltiples cavidades están disponibles según el volumen de producción.

P5: ¿Cómo garantizan la calidad de la superficie?
A través de un diseño de compuerta optimizado, pulido de cavidad y un estricto control de ajuste del molde.

Solicitar presupuesto

Para recibir un presupuesto para Piezas de moldeo por inyección de plástico para cámaras, proporcione:

• Archivos 3D del producto

• Especificación del material

• Requisitos de acabado superficial

• Volumen de producción anual estimado

• Calendario de entrega objetivo

Nuestro equipo de ingeniería revisará su proyecto y proporcionará una propuesta detallada.
