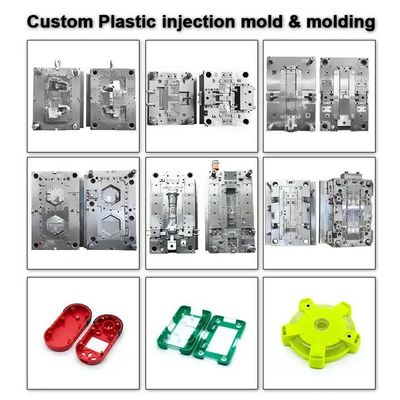

Molde de Inyección de Plástico

Componentes Electrónicos y Piezas de Forma Especial | Herramientas Personalizadas para Productos 3C

Descripción General del Producto

Nos especializamos en el diseño y fabricación de moldes de inyección de plástico de precisión para componentes electrónicos y piezas de plástico de forma especial, ampliamente utilizados en electrónica de consumo 3C.

Los componentes electrónicos y las piezas de estructura irregular requieren más que una capacidad de moldeo básica. Exigen:

• Alta precisión dimensional

• Integridad estructural estable

• Compatibilidad de ensamblaje confiable

• Calidad cosmética consistente

Nuestros moldes de inyección personalizados para productos 3C se desarrollan estrictamente de acuerdo con los datos 3D y los requisitos de producción del cliente, cubriendo el diseño del molde, mecanizado, ensamblaje y validación de pruebas.

Áreas de Aplicación

Esta solución de molde de inyección de plástico se utiliza comúnmente para:

• Carcasas de componentes electrónicos

• Piezas de plástico para conectores

• Cubiertas de sensores y soportes estructurales

• Componentes de plástico de forma especial

• Piezas estructurales personalizadas para 3C

• Carcasas de electrónica de consumo de precisión

Estas aplicaciones suelen implicar estructuras compactas, geometría compleja y tolerancias ajustadas.

Enfoque de Ingeniería Clave

Los moldes de inyección para componentes electrónicos y piezas de forma especial presentan desafíos de ingeniería únicos.

1) Geometría Compleja y Diseño de Piezas de Forma Especial

Las formas irregulares a menudo incluyen:

• Costillas delgadas y socavados internos

• Estructuras de clip o de bloqueo

• Pequeñas cavidades internas

• Requisitos de tiro multidireccional

El diseño del molde debe garantizar:

• Estrategia de línea de partición adecuada

• Sistema de expulsión controlado

• Estructura de cierre precisa

• Llenado equilibrado para evitar disparos cortos

La geometría compleja aumenta la importancia de la validación estructural durante el diseño del molde.

2) Compatibilidad de Materiales (ABS / TPU / TPR)

Los diferentes productos 3C requieren diferentes características de material:

• ABS para carcasas electrónicas rígidas

• TPU para piezas protectoras flexibles

• TPR para componentes de tacto suave

La disposición del canal de alimentación, la posición de la compuerta y el sistema de enfriamiento se optimizan según la contracción y el comportamiento de flujo del material.

3) Precisión Dimensional y Estabilidad del Ensamblaje

Los componentes electrónicos deben integrarse con precisión con piezas metálicas o PCBs.

• La compensación de contracción se incorpora en el diseño del molde

• Control de tolerancias para características de acoplamiento

• Sistema de alineación de moldes estable

• Control de deformación a través del diseño de enfriamiento

La estabilidad dimensional garantiza un rendimiento de ensamblaje consistente.

4) Calidad de Superficie y Control de Apariencia

Muchas piezas 3C son componentes visibles o semivisibles.

• Colocación controlada de la compuerta para reducir líneas de soldadura

• Pulido de cavidad optimizado o acabado texturizado

• Prevención de rebabas a través de un ajuste de precisión

• Distribución equilibrada de la presión de inyección

La consistencia de la superficie afecta directamente la percepción del producto.

Especificaciones del Molde

• Tipo de Producto: Molde de Inyección de Plástico para Componentes Electrónicos y 3C

• Materiales del Producto: ABS / TPU / TPR / plásticos personalizados

• Tipo de Compuerta: Compuerta lateral / Sub-compuerta / Compuerta de punto / Compuerta de abanico / Compuerta directa

• Sistema de Canal de Alimentación: Canal caliente o canal frío

• Acero del Molde: 1.2343 ESR / NAK80 / S136 o equivalente

• Base del Molde: LKM / HASCO / DME / FUTABA

• Vida Útil del Molde: Hasta 1.000.000 de ciclos

• Formatos de Dibujo Soportados: STP / STEP / IGS / PRT / X_T

• MOQ: 1 Juego

Capacidades de Fabricación

Fabricamos moldes de una sola cavidad y de múltiples cavidades según los requisitos del proyecto.

• Tamaño máximo del molde: 2500 × 2000 × 1500 mm

• Precisión de mecanizado: ±0.005 mm

• Precisión de inyección: ±0.03 mm

• Tiempo de entrega: 25–45 días, dependiendo de la complejidad

El equipo de precisión interno incluye:

• Centros de mecanizado CNC

• EDM y EDM de espejo

• Máquinas de corte por hilo

• Máquina de Medición por Coordenadas (CMM)

Cada molde se somete a inspección dimensional y moldeo de prueba antes del envío.

Proceso de Desarrollo del Proyecto

1. Revisión de datos 3D y análisis DFM

2. Confirmación del diseño de la estructura del molde

3. Mecanizado de precisión y procesamiento EDM

4. Ensamblaje y ajuste del molde

5. Moldeo de prueba y validación estructural

6. Optimización y aprobación final

Este proceso ayuda a reducir el riesgo al producir piezas de forma especial.

Por qué Elegir SENLAN

• Experiencia en moldes de precisión para componentes electrónicos

• Capacidad para manejar piezas de plástico complejas e irregulares

• Precisión de mecanizado estable y control de calidad estructurado

• Soporte para el desarrollo de moldes personalizados para productos 3C

• Fabricación eficiente con tiempo de entrega controlado

• Soporte técnico postventa de un año

Nuestro enfoque está en ofrecer soluciones de herramientas confiables para aplicaciones electrónicas y 3C.

Preguntas Frecuentes Técnicas

P1: ¿Pueden manejar piezas de plástico complejas de forma especial?
Sí. La estructura del molde se optimiza para socavados, paredes delgadas y geometría compleja.

P2: ¿Se admite el diseño de moldes de múltiples cavidades?
Sí. Se pueden desarrollar configuraciones de una o múltiples cavidades según el volumen de producción.

P3: ¿Cómo se controla la precisión dimensional?
A través de mecanizado de precisión (±0.005 mm), alineación estable del molde y verificación mediante moldeo de prueba.

P4: ¿Pueden dar soporte a materiales flexibles como TPU o TPR?
Sí. El diseño del molde y la disposición del canal de alimentación se ajustan según las características del material.

P5: ¿Proporcionan producción de moldeo por inyección después de completar el molde?
Sí. El servicio de producción se puede organizar según los requisitos del cliente.

Solicitar una Cotización

Para recibir una cotización para un Molde de Inyección de Plástico para Componentes Electrónicos o Piezas de Forma Especial, por favor proporcione:

• Archivos de producto 3D

• Especificación del material

• Requisitos de acabado superficial

• Volumen de producción estimado

• Tiempo de entrega objetivo

Nuestro equipo de ingeniería revisará sus datos y proporcionará una propuesta de molde detallada.
