Molde de Inyección de Producto 3C | Fabricación de Moldes de Precisión

Molde de Inyección de Producto 3C de Precisión | Herramientas Fabricadas Según Diseño

Descripción General del Producto

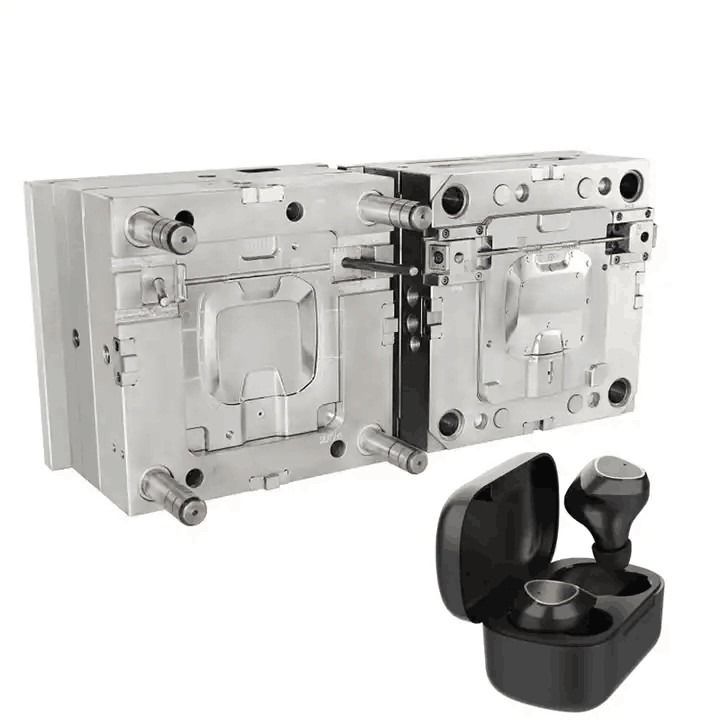

Nos especializamos en el diseño y fabricación de moldes de inyección personalizados para carcasas de plástico de auriculares Bluetooth, ampliamente utilizados en productos electrónicos de consumo 3C.

Las carcasas de los auriculares Bluetooth son componentes compactos y sensibles a la apariencia que requieren:

• Alta precisión dimensional para el ensamblaje interno

• Superficies cosméticas limpias para áreas exteriores visibles

• Espesor de pared estable para un moldeo equilibrado

• Rendimiento fiable bajo producción de alto volumen

Este tipo de molde de inyección de producto 3C se desarrolla estrictamente de acuerdo con los datos 3D y las especificaciones técnicas del cliente, cubriendo el diseño del molde, el mecanizado de precisión, el ensamblaje y la validación de pruebas.

Nuestro objetivo es entregar moldes que no solo pasen el muestreo, sino que también funcionen de manera estable en la producción en masa.

Escenarios de Aplicación

Este molde de inyección personalizado se utiliza típicamente para:

• Auriculares Bluetooth con carcasas de plástico

• Carcasas de auriculares TWS

• Componentes de estuches de carga

• Carcasas pequeñas de productos electrónicos de consumo de precisión

• Piezas de plástico 3C sensibles a la apariencia

Estos productos exigen un estricto control de tolerancias y una calidad de superficie consistente.

Enfoque Clave de Ingeniería de Moldes

Los moldes de inyección para carcasas de auriculares Bluetooth son diferentes de los moldes industriales generales.
Los principales desafíos radican en el control de la apariencia, el ajuste de precisión y la gestión de la deformación.

1) Control de Superficie Cosmética

Las carcasas de los auriculares son piezas exteriores visibles. Incluso los defectos superficiales menores son inaceptables.

• Posición de inyección optimizada para reducir líneas de unión

• Equilibrio de flujo controlado para minimizar marcas de hundimiento

• Pulido de cavidad de precisión o acabado texturizado

• Alineación precisa de la línea de partición para evitar rebabas

La estabilidad de la superficie es fundamental para la electrónica de consumo.

2) Ajuste de Precisión y Precisión Estructural

La carcasa debe ensamblarse con precisión con placas de circuito impreso, altavoces, baterías y componentes internos.

• Estricto control dimensional de las características internas

• Diseño adecuado de la estructura de cierre

• Compensación de retracción durante el diseño del molde

• Alineación estable del molde para mantener la tolerancia de ensamblaje

El rendimiento del ensamblaje depende directamente de la precisión del molde.

3) Control de Pared Delgada y Deformación

Las carcasas de los auriculares Bluetooth a menudo presentan estructuras de pared delgada.

• Sistema de canal y compuerta equilibrado

• Diseño de refrigeración optimizado

• Control de estrés durante el llenado

• Análisis de Moldflow cuando sea necesario

El objetivo es mantener la estabilidad dimensional después del moldeo.

Especificaciones del Molde

• Tipo de Molde: Molde de Inyección Personalizado para Productos 3C

• Material del Producto: Plástico (según especificación del cliente)

• Tipo de Compuerta: Compuerta lateral / Compuerta secundaria / Compuerta de aguja / Compuerta de abanico / Compuerta directa

• Sistema de Canal: Canal caliente o Canal frío

• Material del Molde: 1.2343 ESR / NAK80 / S136 o equivalente

• Base del Molde: LKM / HASCO / DME / FUTABA

• Vida Útil del Molde: Hasta 1.000.000 de ciclos (dependiendo del material y diseño)

• Formato de Dibujo Soportado: STP / STEP / IGS / PRT / X_T

• MOQ: 1 juego

Capacidades de Fabricación

Nuestras instalaciones de herramientas admiten moldes 3C de una sola cavidad y de múltiples cavidades.

• Tamaño máximo del molde: 2500 × 2000 × 1500 mm

• Precisión de mecanizado: ±0.005 mm

• Precisión de inyección: ±0.03 mm

• Tiempo de entrega: 25–45 días, dependiendo de la complejidad del molde

El equipo interno incluye:

• Centros de mecanizado CNC de alta precisión

• EDM y EDM de espejo

• Máquinas de corte por hilo

• Máquina de Medición por Coordenadas (CMM)

Cada molde se somete a inspección dimensional y moldeo de prueba antes de la entrega.

Flujo de Trabajo del Proyecto

1. Revisión de datos 3D y análisis DFM

2. Confirmación del diseño de la estructura del molde

3. Preparación del acero y mecanizado en bruto

4. Mecanizado de precisión y EDM

5. Ensamblaje y ajuste del molde

6. Prueba del molde y optimización de parámetros

7. Inspección final y envío

Este flujo de trabajo estructurado reduce las iteraciones de prueba y mejora la calidad del primer disparo.

Por Qué Trabajar Con Nosotros

• Experiencia en moldes de precisión para electrónica de consumo 3C

• Familiaridad con piezas de estructura compacta y sensibles a la apariencia

• Mecanizado estable respaldado por equipos de precisión internos

• Comunicación técnica clara durante todo el proyecto

• Soporte postventa de un año

Nos centramos en moldes que funcionen de manera fiable en producción, no solo en la aprobación inicial.

Preguntas Frecuentes Técnicas

P1: ¿Cuántas pruebas de molde se requieren generalmente antes de la producción en masa?
El número de pruebas depende de la complejidad del producto y los requisitos de apariencia. Con una revisión DFM y una evaluación estructural adecuadas, la tasa de éxito de la primera prueba puede mejorar significativamente.

P2: ¿Pueden controlar defectos cosméticos como líneas de unión y marcas de hundimiento?
Sí. El diseño de la compuerta, el equilibrio del flujo y el acabado de la cavidad se optimizan durante el diseño del molde para reducir los defectos visibles. El pulido de la superficie o el control de textura se realizan de acuerdo con los estándares de apariencia.

P3: ¿Admiten acabados superficiales de alto brillo o texturizados?
Sí. Las superficies de la cavidad se pueden pulir a espejo o texturizar según las especificaciones del cliente.

P4: ¿Se puede diseñar este molde como un molde de múltiples cavidades?
Sí. Dependiendo del volumen de producción y el tamaño de la pieza, se admiten configuraciones de una sola cavidad y de múltiples cavidades.

P5: ¿Hay soporte técnico postventa disponible?
Sí. Brindamos asistencia técnica para la optimización de parámetros y los ajustes necesarios del molde después de la entrega.

Solicitar Presupuesto

Para recibir un presupuesto para un Molde de Inyección Personalizado para Carcasa de Plástico de Auriculares Bluetooth, por favor proporcione:

• Archivos 3D del producto (STP / STEP / IGS, etc.)

• Especificación del material

• Requisitos de acabado superficial

• Volumen de producción esperado

• Plazo de entrega objetivo

Nuestro equipo de ingeniería revisará sus datos y proporcionará una propuesta detallada del molde.
