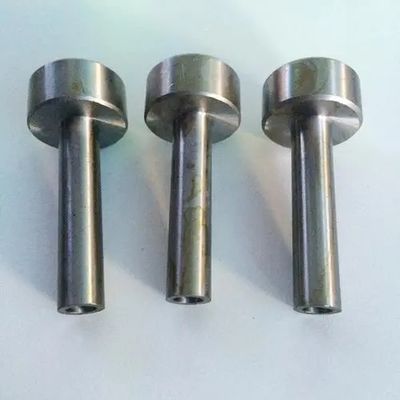

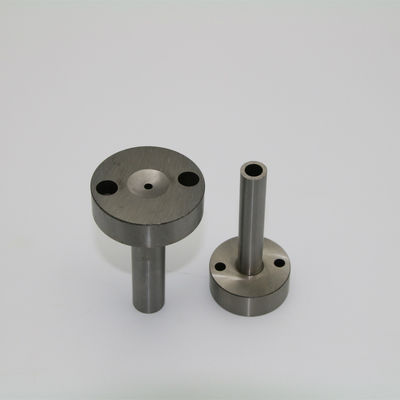

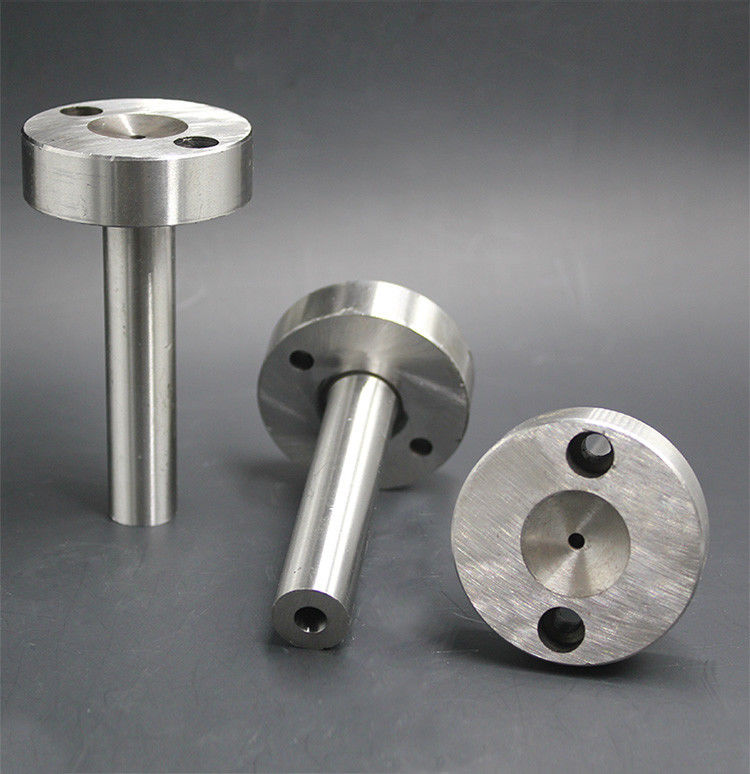

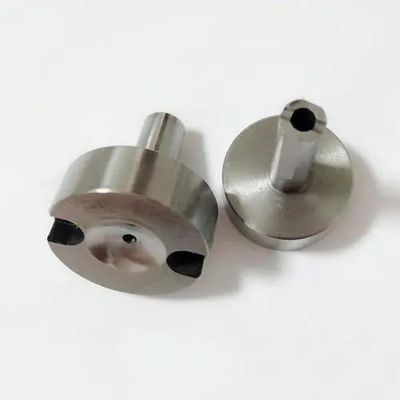

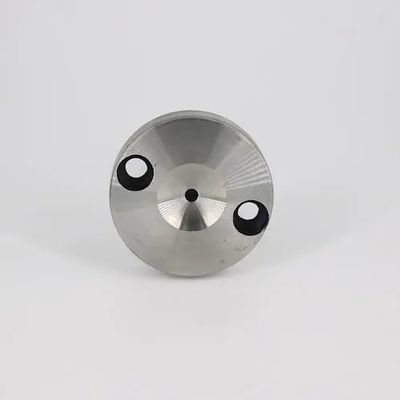

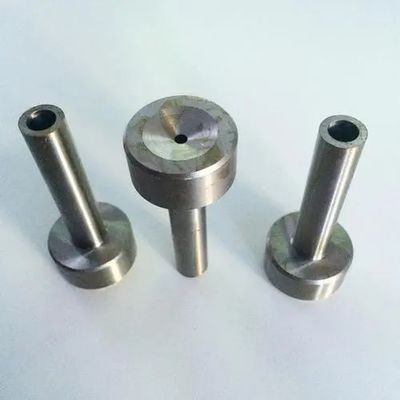

Unidad de núcleo de deslizamiento SKD61

Partes plegables de molde para sistemas de molde de inyección de alta carga

Resumen del producto

ElUnidad de núcleo deslizante SKD61es un componente móvil crítico utilizado en moldes de inyección que requieren una acción lateral o una liberación interna del corte inferior.

Estas unidades se integran comúnmente en:

• Mecanismos de deslizamiento lateral

• Sistemas de desmontaje de piezas roscadas

• Conjunto de núcleos plegables

• Secciones de molde estructural de alta carga

Fabricados a partir deAcero laminado en caliente SKD61, la unidad de núcleo de diapositiva está diseñada para soportar movimientos mecánicos repetidos, tensiones localizadas y ciclos de producción largos sin inestabilidad dimensional.

Este componente se produce estrictamente en unBasado en el sistema construido para imprimir, garantizando la compatibilidad con las estructuras de molde del cliente.

Los sistemas de núcleo deslizante se aplican típicamente en moldes para:

• Componentes de plástico para vehículos

• Casas para dispositivos médicos

• Las demás máquinas y aparatos para la fabricación de plásticos

• Partes estructurales técnicas 3C

• Muebles de alta precisión con movimiento lateral

En estas aplicaciones, la precisión del movimiento y la resistencia al desgaste son más críticas que los simples valores de dureza.

La lógica de los materiales por qué SKD61

El SKD61 (acero laminado en caliente) se selecciona por sus propiedades equilibradas:

• Buena resistencia a la fatiga térmica

• Resistencia a los impactos

• Dureza estable después del tratamiento térmico

• Resistencia al agrietamiento bajo carga cíclica

Rango típico de dureza de trabajo:
58° 60° HRC, ajustable según la aplicación.

El tratamiento térmico uniforme y el alivio de tensiones son esenciales para mantener la estabilidad dimensional durante el funcionamiento.

Enfoque de la ingeniería

Las unidades de núcleo de deslizamiento no son piezas estáticas, sino que funcionan bajo fricción y carga lateral.
El rendimiento dependeControl de geometría, estado de la superficie y equilibrio de dureza.

1) Ajuste y alineación de precisión

Las principales áreas de control incluyen:

• Paralelismo de las caras deslizantes

• Perpendicularidad a las superficies de montaje

• Concentricidad, cuando proceda

• Tolerancia de dimensiones de hasta ± 0,002 mm

El ajuste adecuado garantiza un movimiento suave y reduce el desgaste irregular por contacto.

2) Condición de la superficie y gestión de la fricción

El acabado de la superficie estándar:
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero.

Tratamientos opcionales:

• Nitruración

• Los recubrimientos de TiN / TiCN / AlTiN

• Óxido negro

La ingeniería superficial reduce el coeficiente de fricción y mejora la resistencia al desgaste en moldes de alto ciclo.

3) Distribución y vida útil

Experiencia en unidades de diapositivas:

• Movimiento hacia adelante/atrás repetido

• Presión de contacto en las superficies de guía

• Carga de choque durante el cierre del molde

La geometría optimizada y la relación de dureza-dureza controlada reducen el astillamiento y amplían los intervalos de servicio.

Especificaciones técnicas

• Tipo de producto: Unidad de núcleo deslizante / componente de molde plegable

• Material: SKD61

• Dureza: 58 ̊60 HRC (se puede personalizar)

• Tolerancia de dimensiones: ±0,002 mm (áreas críticas)

• Revestimiento de la superficie: Ra 0,6 o según los requisitos especificados

• Tratamiento de superficie: nitruración / recubrimientos PVD opcionales

• Tipo de fabricación: a medida (fabricado a pedido)

• Inspección: inspección dimensional al 100% antes del envío

Capacidad de producción

El procesamiento de precisión incluye:

• Mecanizado por CNC

• Dispositivos electrónicos y espejos electrónicos

• MDE de cable

• Labrado de superficies

• Las demás máquinas y aparatos

• Inspección de la CMM

Las superficies de deslizamiento críticas se trituran para garantizar la estabilidad geométrica y la repetibilidad a largo plazo.

Calidad y repetibilidad

Cada unidad se comprobará:

• Distribución de la dureza

• Conformidad dimensional

• Integridad de la superficie

• Alineación funcional

Los pedidos repetidos se fabrican con las mismas especificaciones de referencia para garantizar la intercambiabilidad.

OEM / Fabricación a medida

Fabricamos unidades de núcleo de diapositivas estrictamente de acuerdo con:

• Dibujos del cliente (2D / 3D)

• Requisitos específicos de dureza

• Tratamientos de revestimiento definidos

• Integración de la estructura específica del molde

Se admiten diseños personalizados y compatibles con estándares.

Preguntas frecuentes técnicas

P1: ¿Por qué no usar acero de mayor dureza?
El SKD61 proporciona un equilibrio que minimiza el riesgo de fractura bajo carga cíclica.

P2: ¿Pueden los recubrimientos sustituir la nitruración?
Los recubrimientos mejoran la resistencia al desgaste de la superficie, pero la dureza del sustrato y el tratamiento térmico siguen siendo fundamentales.

P3: ¿Cómo se garantiza la suavidad del deslizamiento?
A través de acabados superficiales controlados, paralelismo y ajuste preciso de componentes de apareamiento.

P4: ¿Se admiten las aplicaciones automotrices de alto ciclo?
Sí, el componente es adecuado para moldes de gran volumen con la selección adecuada de material y tratamiento de superficie.

P5: ¿Está disponible la personalización completa?
Sí, todas las unidades del núcleo de diapositivas se producen según los dibujos del cliente.

Solicitar una propuesta técnica

Por favor, proporcione:

• Dibujos 2D o 3D

• Requisitos de dureza

• Preferencia del tratamiento de superficie

• Detalles de la aplicación (velocidad del ciclo, tipo de material)

Nuestro equipo de ingenieros revisará sus especificaciones y proporcionará una propuesta de fabricación.
