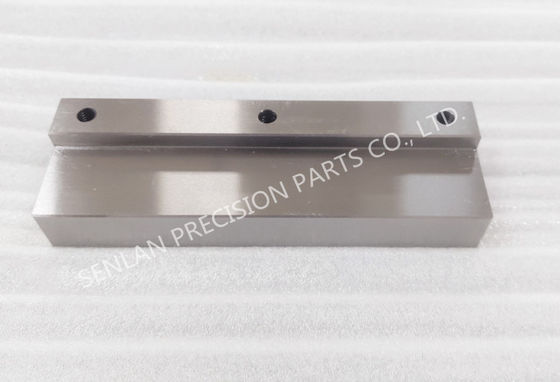

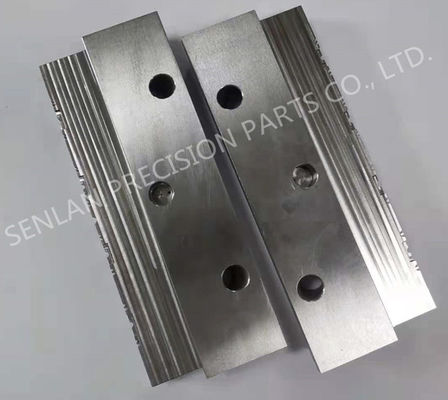

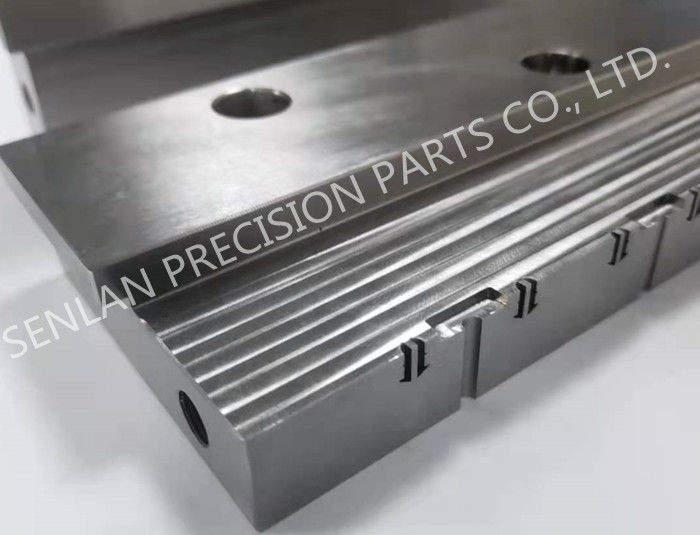

Placas de molde S136 personalizadas. Herramientas de inyección de alta precisión.

Resumen del producto

Senlan Precision fabrica placas de molde de inyección no estándar hechas de acero de molde inoxidable S136, fabricadas estrictamente según los dibujos del cliente (Built-to-Print).Combinando el mecanizado CNC con los procesos EDM, estas placas de molde logran una alta precisión dimensional, una planitud estable e integridad estructural confiable.Están diseñados para moldes de inyección de plástico de precisión utilizados en envases y aplicaciones médicas donde se requiere resistencia a la corrosión y rendimiento repetible.

Características y ventajas clave

• Material: acero inoxidable de molde S136 con buena resistencia a la corrosión y pulibilidad

• Fabricación no estándar: dimensiones y estructuras totalmente personalizadas según los dibujos

• Procesamiento EDM: Formación precisa de cavidades complejas, ranuras y rasgos internos afilados

• Alta precisión: Control estricto de la planitud, el paralelismo y las tolerancias posicionales

• Estabilidad del proceso: adecuado para sistemas de molde de múltiples cavidades y de alto ciclo

• Construido para imprimir: fabricación OEM sin supuestos de diseño o estandarización

Aplicaciones / Uso industrial

• Bases de moldeado para botellas y recipientes

• Molde de inyección de tapa y cierre

• Herramientas para moldes de plástico médico

• Sistemas de moldeado de embalaje de precisión que requieren resistencia a la corrosión

Descripción de la estructura y el diseño del moho

La placa del molde de inyección funciona como un componente estructural central del conjunto del molde, apoyando inserciones de cavidades, sistemas centrales, canales de enfriamiento y elementos de guía.El procesamiento EDM se aplica a áreas con geometría compleja o esquinas internas estrechas que no se pueden lograr con mecanizado convencionalTodas las interfaces, características de montaje y tolerancias se fabrican de acuerdo con los dibujos suministrados por el cliente para garantizar la compatibilidad con los conjuntos de moldes existentes.

Capacidad de fabricación y mecanizado CNC

• Equipo de mecanizado: Centros de mecanizado CNC de alta precisión de MAKINO (Japón) y HARDINGE (EE.UU.)

• Procesos: fresado CNC, perforación CNC, EDM de alambre, EDM de sumidero, rectificación de superficies

• Precisión: tolerancia de mecanizado de hasta ± 0,002 mm, según los requisitos de diseño

• Condición de la superficie: tal y como se ha mecanizado, acabado con EDM o rectificación o pulido adicionales según lo especificado.

• Inspección: planeación, paralelismo, posición del orificio y dimensiones de la interfaz verificadas antes de la entrega

Desarrollo personalizado / Flujo de trabajo OEM

1. Revisar el dibujo y las especificaciones

2. Confirmación del material Selección del grado S136 y condición del tratamiento térmico

3. Planificación del proceso ¢ definición de la secuencia de mecanizado CNC + EDM

4. Fabricación de máquinas de precisión con inspección en proceso

5. Inspección final y entrega ️ Verificación de dimensiones y embalaje listo para la exportación

Control de calidad y experiencia en exportación

• Verificación y trazabilidad de los materiales entrantes

• Verificación de las dimensiones durante el proceso en las principales etapas de mecanizado

• Informes finales de inspección disponibles bajo petición

• Experiencia en el suministro de placas y componentes de molde a fabricantes y transformadores de molde extranjeros

Productos relacionados

• Placas de núcleo de molde de precisión y placas de cavidad

• Las demás piezas de acero

• Componentes de molde con maquinaria EDM

• Partes de repuesto de moldes fabricados para imprimir

FAQ (Técnico y de compras)

P1: ¿Se puede suministrar la placa de molde completamente endurecida?
Las condiciones de tratamiento térmico pueden especificarse de acuerdo con el dibujo o las necesidades de aplicación.

P2: ¿Es obligatorio el MDE para todas las placas?
No. El EDM sólo se aplica cuando lo requieren la geometría o las tolerancias; el mecanizado CNC se utiliza siempre que sea factible.

P3: ¿Fabrica moldes completos?
Además de las placas de molde, Senlan Precision soporta la fabricación de moldes completos y de moldes de múltiples cavidades.

P4: ¿Se pueden producir lotes pequeños o piezas individuales?
Sí, el prototipo, la producción en serie y de bajo volumen son todos compatibles.

Obtener una cita

Envíe sus dibujos, requisitos de material y especificaciones de tolerancia a Senlan Precision.placas de molde de inyección construidas para imprimir.
