Resumen del producto

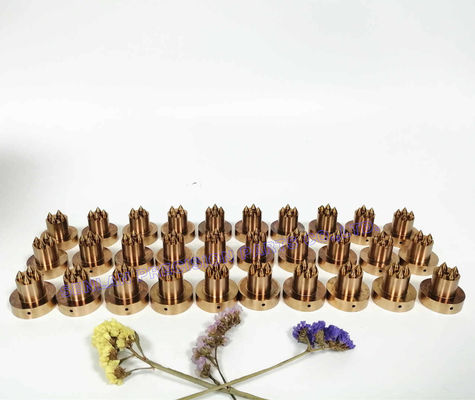

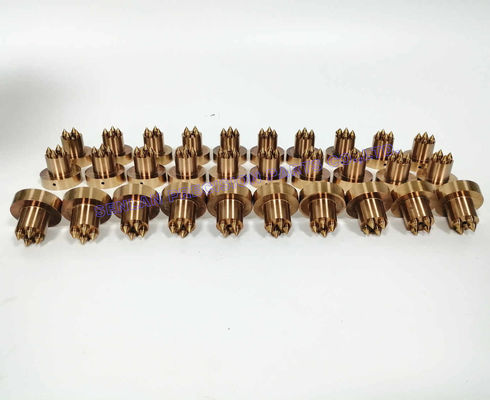

Beryllium Copper (BeCu) mold inserts are specialized components used in plastic injection molds to remove heat faster and stabilize molding temperature in areas where standard tool steel cannot cool efficientlyGracias a la alta conductividad térmica de BeCu, estas inserciones ayudan a reducir el tiempo de ciclo, mejorar la calidad de la pieza y minimizar los defectos causados por el enfriamiento desigual.
Como fabricante de componentes de molde de precisión personalizados, producimos inserciones de BeCu según los dibujos del cliente con precisión de mecanizado controlada, tratamiento térmico adecuado / selección de condiciones de envejecimiento,y acabado de superficie adecuado para entornos de moldeo por inyecciónLos insertores de BeCu se utilizan comúnmente como "zonas de alto enfriamiento" localizadas dentro de los moldes, especialmente alrededor de secciones gruesas, costillas, cabezas, bolsillos profundos y superficies cosméticas donde el calor tiende a concentrarse.
Descripción del producto
Un inserto de cobre de berilio se instala típicamente en las regiones de molde dirigidas para aumentar la transferencia de calor y mantener el enfriamiento uniforme de la parte.El BeCu puede ofrecer una conductividad térmica dramáticamente mayor, lo que permite una solidificación más rápida y un moldeado más estable.
Lo que resuelven los insertos de BeCu en el moldeo
- Puntos calientes que causan deformación, marcas de hundimiento e inestabilidad dimensional
- Tiempo de enfriamiento largo debido a la geometría gruesa de la parte o al acceso limitado al canal de enfriamiento
- Variación de temperatura localizada que afecta el brillo, el encogimiento o la consistencia de la pieza
Formularios comunes de inserción
- Las demás piezas de acero o de acero
- Envases de plástico, con un diámetro superior a 30 mm
- Pinos de refrigeración / núcleos de refrigeración (dependiendo del diseño)
- Posicionamiento de pequeños insertores extraíbles cerca de las zonas problemáticas
Notas sobre el material de BeCu
Los materiales de molde BeCu se seleccionan generalmente por grado (generalmente AMPCO18 o equivalente) y se suministran/procesan en condiciones específicas (solución tratada + endurecida por la edad,o precipitación endurecido) para equilibrar:
- Conductividad térmica
- Fuerza y dureza
- Conducta del uso en las zonas de contacto
Importante: El BeCu no es "de una talla única". La colocación, el grado, la dureza y el tratamiento de la superficie deben coincidir con la función del molde y la resina que se procesa.
Aplicaciones
Las inserciones de BeCu se utilizan en moldes de inyección de plástico donde la eficiencia de enfriamiento y la uniformidad de temperatura son críticas.
- Zonas de enfriamiento de puntos calientes cerca de paredes gruesas, bosses y bolsillos profundos
- Áreas propensas a las marcas de hundimiento y a la deformación
- Regiones en las que los canales de refrigeración no pueden colocarse lo suficientemente cerca
- Moldes destinados a un tiempo de ciclo corto y una producción de gran volumen
- Superficies cosméticas que requieren un control de temperatura estable
Dado que su página de producto es para un componente de molde, nos centramos en casos de uso funcionales de molde en lugar de reclamar industrias/productos finales específicos.
Capacidades de precisión y fabricación
Procesos de fabricación
- Torsión y fresado CNC de precisión para geometrías complejas
- EDM / EDM de alambre según lo requerido por el diseño
- Grillado de precisión para las superficies de apareamiento y de referencia
- Revestimiento superficial de las zonas de contacto funcionales
- Apoyo de revestimiento opcional (dependiente de la aplicación)
Control clave para las inserciones de BeCu
- Control estricto de las superficies de ajuste y de los datos para un ensamblaje fiable
- Transiciones suaves en las interfaces de inserción para apoyar el flujo de calor y reducir la concentración de tensión
- Inspección dimensional alineada con los dibujos del cliente
- Manejo adecuado para evitar daños en las superficies de sellado, cierre o contacto cosmético
Documentación de calidad
- Los informes de inspección dimensional están disponibles
- Certificación de materiales disponible bajo petición
- Opciones de trazabilidad y marcado (según se especifique)
Valor para el cliente de un enfriamiento más rápido y un moldeado estable
Tiempo de ciclo más corto
Una mejor transferencia de calor puede reducir el tiempo de enfriamiento, a menudo la mayor parte del ciclo de moldeo por inyección, lo que ayuda a aumentar la productividad y reducir el coste por pieza.
Mejor calidad de la pieza
Al reducir los puntos calientes y los gradientes de temperatura, los insertores de BeCu ayudan a minimizar problemas comunes como marcas de hundimiento, deformación, variación de brillo y contracción inconsistente.
Ventana de producción más estable
Un mejor control térmico proporciona una ventana de proceso más amplia y repetible, lo que permite un rendimiento constante durante largas series de producción.
Solución dirigida sin un rediseño completo del molde
Los insertores de BeCu pueden utilizarse estratégicamente para mejorar el rendimiento en zonas problemáticas sin rediseñar todo el sistema de refrigeración.
Lo que necesitamos para las citas
Para citar con precisión los insertores de molde BeCu, indique:
- Dibujo 2D y/o CAD 3D (STEP/IGES)
- Insertar la ubicación/función dentro del molde (lado del núcleo/lado de la cavidad, zona de punto caliente, etc.)
- Calidad preferida de BeCu (si se conoce) o requisitos de rendimiento (prioridad de enfriamiento frente a prioridad de resistencia)
- Dureza/condición requerida (si se especifica)
- Tolerancias y dimensiones críticas (fechas, ajustes, apagones)
- Requisito de acabado de la superficie (Ra, nivel de pulido o requisito de superficie de contacto)
- Cantidad y plazo previsto
- Cualquier nota especial: revestimiento, marcado, certificación, formato de inspección
Si no está seguro del grado/condición, comparta su tipo de resina y preocupaciones de moldeo (tiempo de ciclo, fregadero, deformación).
Preguntas generales
P1: ¿Es usted un fabricante o una empresa comercial?
Somos un fabricante de componentes de molde de precisión personalizados, especializados en mecanizado CNC, EDM, molienda y acabado para piezas de molde de inyección.
P2: ¿Puede fabricar estrictamente a nuestros dibujos y tolerancias?
Fabricamos según sus requisitos de dibujo y podemos seguir su sistema de datos/tolerancia.
P3: ¿Provee informes de inspección y certificados de materiales?
Sí, los informes de inspección y la certificación del material se pueden proporcionar bajo petición.
Preguntas frecuentes específicas de BeCu
P4: ¿Por qué usar cobre de berilio en un molde de inyección?
El BeCu se utiliza principalmente por su alta conductividad térmica, lo que ayuda a eliminar el calor rápidamente y mejora la uniformidad de enfriamiento en las áreas de puntos calientes.
P5: ¿Se utiliza BeCu para toda la cavidad/núcleo?
Normalmente no. El BeCu se usa comúnmente como inserto localizado en regiones de puntos calientes.
P6: ¿El BeCu se desgasta más rápido que el acero de herramientas?
El BeCu puede ser más blando que el acero de herramienta endurecido, dependiendo del grado y la condición.y las superficies de desgaste/contacto se gestionan mediante diseño o tratamiento de superficie cuando sea necesario.
P7: ¿Hay alguna consideración especial para el manejo de BeCu?
Sí. El mecanizado y el acabado requieren controles apropiados. Seguimos un procesamiento controlado y podemos apoyar los requisitos de documentación basados en las necesidades de su proyecto.
Versión de ingeniería
Envíe sus archivos 3D/2D e identifique el área de punto caliente que desea mejorar.Le ayudaremos a evaluar la colocación de inserción BeCu y proporcionar un plan de fabricación centrado en la eficiencia de enfriamiento y moldeo estable.
