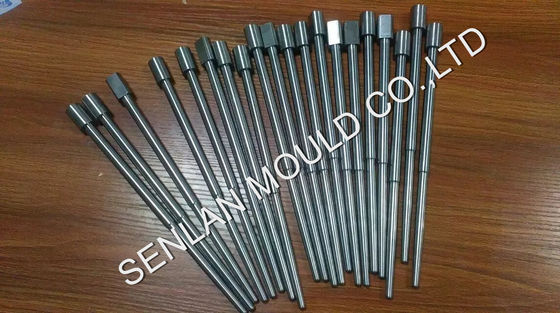

265mm Long Die Casting Core Pins. Pins de enfriamiento recto y escalonado personalizados para fundición de aluminio

¿Por qué elegir Senlan Precision para sus pines de núcleo largo?

Estabilidad de la ingeniería en la fundición por inyección a presión alta de longitud extra

La fabricación de un pin de 265 mm requiere más que un torno, requiere dominio sobre la expansión térmica y la estabilidad geométrica.Nos especializamos en pines de enfriamiento extra largos diseñados para bloques de motor, carcasas de transmisión y piezas estructurales de automóviles.

Nuestros pines están diseñados para soportar el brutal choque térmico del aluminio fundido manteniendo la rectitud a nivel de micrones, asegurando que su célula de fundición a presión funcione sin interrupciones no programadas.

Resolviendo los desafíos de ingeniería de los alfileres de núcleo extralargos

1. Precisión Rectitud Más de 265 mm

• El problema: Los alfileres largos son propensos a deformarse durante el tratamiento térmico y a doblarse durante la molienda.

• Nuestra Solución: Utilizamos ciclos especializados de alivio de tensión y rectificación cilíndrica de alta precisión fabricada en Suiza. Garantizamos una lectura total del indicador (TIR) dentro de ±0.01 mm en toda la longitud de 265 mm,Prevención de rotura del núcleo y excentricidad de la fundición.

2. Canales de refrigeración interna sin fugas

• El problema: Las desviaciones de perforación profunda pueden conducir a paredes delgadas y fugas de agua a alta presión dentro del troquel.

• Nuestra solución: la tecnología avanzada de perforación profunda (perforación de armas) asegura que el canal de enfriamiento permanezca perfectamente centrado.Prueba de fuga hidráulica de 5 MPa antes del envío para garantizar la seguridad del operador y la integridad del molde.

3. Resistencia a la verificación y soldadura por calor

• El problema: el rápido ciclo térmico causa grietas en la superficie (comprobación térmica) y adhesión de aluminio (soldadura).

• Nuestra solución: utilizamos acero ESR Premium H13 (SKD61), tratado térmicamente a 48-52 HRC según los estándares NADCA # 207.barrera anticorrosiva que prolonga significativamente la vida útil de los pines.

Especificaciones técnicas y capacidades de fabricación

Experiencia en aplicaciones básicas y industria

Nuestros pines de 265 mm son de misión crítica para:

• Motor de motor: Bloques del motor, paneles de aceite y carcasas de la caja de cambios.

• Componentes estructurales: bandejas de baterías de vehículos eléctricos, torres de choque y sub-marcos.

• Telecomunicaciones: grandes disipadores y recintos de las estaciones base 5G.

• Maquinaria pesada: articulaciones estructurales de aleación de aluminio de alta resistencia.

Las 5 ventajas estratégicas de asociarse con Senlan

Como proveedor OEM para las ruedas de rodadura Tier-1 globales, ofrecemos:

1. Cumplimiento de la norma NADCA: cumplimiento total de los protocolos de material y tratamiento térmico de la Asociación Norteamericana de fundición a presión.

2. Revisión DFM: Analizamos el diseño del canal de enfriamiento para garantizar el espesor óptimo de la pared y la eficiencia del flujo.

3. Documentación de calidad: Cada envío incluye un certificado de origen de acero, un gráfico de tratamiento térmico y un informe de inspección dimensional.

4. Revestimiento y sellado de rosca de precisión: roscas NPT / PT personalizadas y ranuras de anillo O mecanizadas hasta un acabado perfecto para conexiones sin fugas.

5. Logística confiable: Embalaje protector de calidad para exportación con aceite anti-óxido para garantizar que los pines lleguen en perfectas condiciones.

FAQ Percepciones de expertos para los ingenieros de fundición a presión

P: ¿Cuál es la relación máxima entre profundidad y diámetro de sus agujeros de enfriamiento?

R: Podemos lograr una proporción de hasta 30:1 con una alta concentricidad, dependiendo del material y del diámetro del alfiler.

P: ¿Cómo maneja el problema de "soldadura" en la punta del alfiler?

R: Además de los acabados de alto pulido, recomendamos y proporcionamos revestimientos de nitruración iónica o DLC, que crean una superficie no húmeda contra el aluminio fundido.

P: ¿Puede producir pines de núcleo basados en estándares DME, HASCO o LKM?

R: Sí. Aunque 265 mm es a menudo una longitud personalizada, mantenemos una compatibilidad completa con todos los estándares y tolerancias internacionales de base de moldes.

Solicitar una cotización técnica y la verificación del ensayo a presión

Envíe sus dibujos STEP o DWG al equipo de ingeniería de Senlan Precision para una revisión de diseño de fabricación.
