Los moldes de preforma de PET dependen de un sistema de núcleo y manga altamente diseñado para formar elgeometría interna, acabado del cuello y superficies de sellado críticasde la preforma: las características que afectan directamente el rendimiento del moldeado por soplado aguas abajo, el sellado de la botella y la estabilidad de la línea.
Resumen del producto
El nuestroComponentes del núcleo y de la funda de preforma de PETLos conjuntos típicos incluyen las piezas de molde de precisión para aplicaciones de alta cavidad y de alto ciclo.núcleo de preforma,las interfaces del anillo de manga/cuello del lado de la cavidad,, y componentes de precisión relacionados que controlan la identificación de la preforma, los detalles de acabado del cuello y la concentricidad.ajuste, salida, acabado de la superficie y estabilidad térmica, soportando tanto nuevos moldes de preforma como herramientas de repuesto.
Esta no es una herramienta de inyección general.inyección de alta presión, largas series de producción y requisitos de dimensiones estrictosen el acabado del cuello, donde incluso una pequeña variación puede causar fugas o problemas de tapón.
Descripción del producto
En un molde de preforma de PET, elel núcleoforma las características internas de la preforma, mientras que lacomponentes relacionados con las mangas y el cuelloEl sistema debe mantener una alineación precisa bajo ciclos térmicos y alta presión de inyección.
Lo que estos componentes suelen controlar
- Diámetro interno de la preforma (ID) e influencia de la distribución de la pared
- Geometría del acabado del cuello(hilos, área de los anillos de apoyo, superficies de sellado)
- Concentricidad y caudalentre el acabado del cuello y el cuerpo
- Calidad de la superficieque afecta la claridad, las marcas de flujo y la estabilidad de liberación
- Intercambiabilidadpara el mantenimiento rápido en la producción de alta cavidad
Tipos de componentes comunes en un conjunto de núcleo y manga

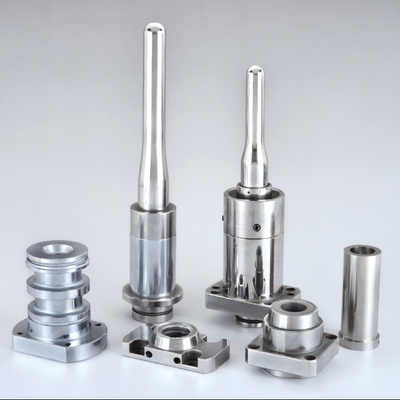

- Núcleo de preforma (conjunto de pines de núcleo / varillas de núcleo)
- Cubierta / cubierta central(dependiendo de la arquitectura del molde)
- Interfaces de las herramientas de acabado de cuello(por ejemplo, anillos de cuello / piezas de soporte según el diseño)
- Las demás piezas de acoplamiento(específico del proyecto)
Las opciones de material (típicas para las herramientas de preforma de PET)
La selección depende del número de cavidades, las condiciones de la resina, la estrategia de enfriamiento y la vida útil requerida:
- De alta calidadaceros de molde de acero inoxidablepara la resistencia a la corrosión y la estabilidad del pulido
- Aceros para herramientas endurecidospara zonas de desgaste y durabilidad en ciclos largos
- No se puede optarmateriales de alta conductividad térmicaen zonas localizadas (dependiendo del diseño)
- Se pueden utilizar tratamientos o recubrimientos de superficie cuando el desgaste y la liberación sean prioritarios.
Fabricamos de acuerdo con su dibujo y estándar de molde; el material y el tratamiento térmico se pueden construir según las especificaciones o proponer en función de sus condiciones de funcionamiento.
Aplicaciones
- Molde de inyección de preforma de PET(sistemas de una sola cavidad a sistemas de alta cavidad)
- Herramientas preformadas para líneas de contenedores de PET para bebidas, agua, aceite comestible y otros contenedores (dependiendo del proyecto)
- Herramientas de repuesto para el mantenimiento, la recuperación del desgaste y las mejoras de rendimiento
Capacidades de precisión y fabricación
Las herramientas de preformas de PET son extremadamente sensibles a la alineación y la integridad de la superficie.
Procesos de fabricación
- Torsión y fresado CNC de precisión para elementos coaxiles y de perfil
- Grillado de alta precisión para zonas críticas de ajuste y sellado
- EDM / EDM de alambre para geometrías especiales (según sea necesario)
- Coordinación controlada del tratamiento térmico para la dureza y la estabilidad
- Polido / acabado fino de las superficies funcionales y de apariencia
- Compatibilidad de montaje y control de la coherencia para pedidos de conjuntos múltiples
Control de precisión clave (preforma crítica)
- Control de la concentración y del caudalentre la formación de superficies y la localización de datos
- Tolerancias de ajusteen las interfaces del núcleo de la manga (estable en el ciclo térmico)
- Precisión de los detalles del acabado del cuello(hilados + superficies de sellado)
- Calidad del acabado de la superficiepara apoyar la liberación estable y la claridad constante
- Intercambiabilidadpara un mantenimiento rápido en la producción
Inspección y documentación
- Los informes de inspección dimensional (CMM/informe de medición a petición)
- Certificados de materiales y registros de tratamiento térmico (a petición)
- Opciones de marcado de serie y trazabilidad para la gestión de conjuntos
Valor del cliente para la estabilidad de producción de preformas de PET
Fin de cuello consistente = sellado y tapón confiable
El acabado del cuello es el área más funcional de una preforma.Enlace del hilo, rendimiento de sellado y consistencia del par de tapa.
Mejor concentración = moldeo por soplado más estable
La falta de concentricidad puede conducir a una distribución desigual del material en el moldeo por soplado.Alineación del centro, lo que favorece una mejor calidad de la botella y la estabilidad del proceso.
Vida útil de las herramientas en condiciones de alto ciclo
Las líneas de preformas son largas y rápidas. La selección adecuada de materiales, el tratamiento térmico y el ajuste controlado reducen el desgaste y aumentan los intervalos de servicio.
Mantenimiento más rápido con componentes sustituibles y compatibles
Los sistemas de núcleo y manga permiten un reemplazo más rápido y un tiempo de inactividad reducido, especialmente importante para la producción de alta cavidad.
Lo que necesitamos para las citas
Para citar con precisión los componentes del núcleo y de la funda de preforma de PET, indique:
- 3D CAD (STEP/IGES)+Dibujos 2Dcon tolerancias de GD&T
- Lista de componentes: núcleo, manga, piezas relacionadas con el cuello, retenedores, etc.
- Requisitos materiales (o condiciones de funcionamiento para que podamos recomendar)
- Requisitos de dureza objetivo y tratamiento térmico
- Requisitos de acabado / pulido de la superficie (especialmente acabado del cuello y zonas de sellado)
- Lista de dimensiones críticas (finalización del cuello, perfil del hilo, datums, ajustes)
- Referencia de la norma/sistema del molde (si procede)
- Cantidad (número de juegos / número de cavidades) y tiempo de entrega
- Requisitos de inspección (FAI, informe CMM, marcado de trazabilidad)
Si está reemplazando herramientas existentes, compartir el dibujo original y las dimensiones de la interfaz del molde ayuda a garantizar la compatibilidad de caída.
Preguntas frecuentes
P1: ¿Fabrica según los dibujos y estándares del cliente?
Somos un fabricante de piezas de molde de precisión y producimos estrictamente según sus dibujos, tolerancias y referencias de datos.
P2: ¿Puede proporcionar informes de inspección y certificaciones?
Sí, podemos suministrar informes de inspección dimensional y certificados de material/tratamiento térmico bajo petición.
P3: ¿Puede apoyar conjuntos de molde de múltiples cavidades?
Podemos fabricar varios conjuntos con consistencia controlada y proporcionar datos de inspección para las dimensiones clave.
P4: ¿Por qué las tolerancias de núcleo y manga son tan críticas en los moldes preformados?
Debido a que las pequeñas desviaciones pueden afectar la precisión del acabado del cuello, el rendimiento de sellado, la concentricidad y la estabilidad del moldeado por soplado aguas abajo, lo que conduce a problemas de rechazos o líneas.
P5: ¿Qué superficies suelen ser las más críticas?
Por lo general, elacabado del cuello (hilados + zona de sellado), la localización de datos y los ajustes de apareamiento del núcleo de manga son los más críticos debido a su efecto directo en el rendimiento y la alineación de las tapas.
P6: ¿Puede fabricar piezas de repuesto compatibles con los moldes existentes?
Sí. Con los dibujos (o datos de interfaz medidos), podemos producir componentes de reemplazo diseñados para un ajuste directo y un rendimiento de producción estable.
Buscamos un proveedor confiable deComponentes del núcleo y de la funda de preforma de PET?
Envíanos sulos dibujos (STEP/2D), el número de cavidades, los requisitos de material/tratamiento térmico y el calendario de entregaResponderemos rápidamente con una cotización clara, tiempo de entrega y documentos de calidad disponibles (informe de inspección, certificado de material, opciones de trazabilidad).
