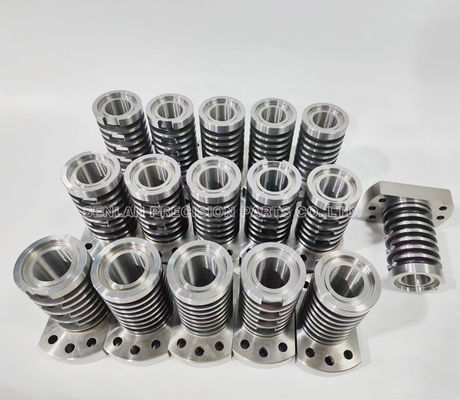

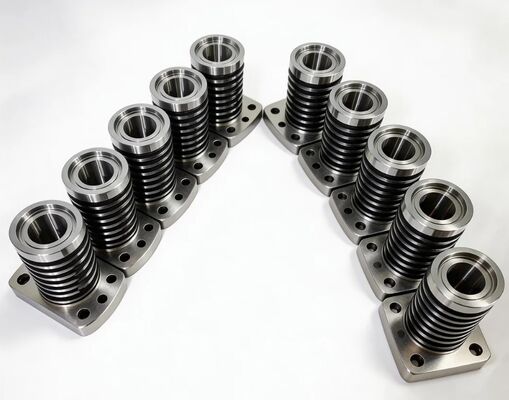

Insertos de núcleo roscado SKD61 para moldes de inyección de plástico
Los insertos de núcleo roscado son componentes de conformado de precisión que se utilizan para crear roscas internas verdaderas en piezas moldeadas por inyección. Dado que las roscas son características funcionales, la precisión es fundamental: pequeñas desviaciones en el perfil, el paso o la alineación pueden causar roscado cruzado, variación del par, fugas o fallos de ensamblaje.
Nuestros insertos de núcleo roscado SKD61 se fabrican a medida según los planos del cliente para un conformado de roscas estable y una durabilidad a largo plazo. El SKD61 (JIS) se utiliza ampliamente para componentes de utillaje que requieren tenacidad, resistencia a la fatiga térmica y rendimiento estable bajo ciclos repetidos, especialmente cuando el núcleo roscado opera en condiciones de alto estrés o en moldes con mecanismos giratorios/de desenroscado.
Descripción del producto
Un inserto de núcleo roscado forma la característica de rosca interna de una pieza moldeada. Dependiendo del diseño de la pieza y la arquitectura del molde, se puede utilizar con un mecanismo de desenroscado u otros métodos de desmoldeo. Independientemente del estilo de eyección, los núcleos roscados deben mantener una geometría precisa y una condición de superficie estable para mantener la calidad de la rosca constante durante la vida útil de la producción.
Lo que un inserto de núcleo roscado controla típicamente:
- Perfil de rosca, paso y geometría de entrada
- Alineación rosca-eje para un ensamblaje y par consistentes
- Puntos de referencia de localización para una instalación repetible en el molde
- Acabado superficial que soporta la liberación y protege la integridad de la rosca
- Características de interfaz requeridas por el mecanismo del molde
Por qué se utiliza comúnmente el SKD61 para núcleos roscados:
El SKD61 es valorado por su rendimiento equilibrado en condiciones de molde exigentes:
- Alta tenacidad para resistir el astillado y el agrietamiento en los bordes de la rosca
- Resistencia a la fatiga térmica para ciclos repetidos de calentamiento/enfriamiento
- Respuesta de tratamiento térmico estable para una dureza y durabilidad prácticas
- Buena fiabilidad general para componentes de utillaje de alto ciclo
La dureza final, las tolerancias y el acabado superficial se producen según sus planos y requisitos del proyecto.
Estructuras comunes de núcleos roscados:
- Sección de conformado de roscas con geometría de cresta/fondo controlada
- Hombro/diámetro de localización para una posición estable
- Detalles de retención (roscas, planos, características clave)
- Zonas de desgaste optimizadas para una larga vida útil
Aplicaciones
Los insertos de núcleo roscado SKD61 se utilizan en moldes de inyección de plástico para:
- Moldes que requieren un conformado de roscas internas verdaderas
- Producción de alto volumen donde la consistencia de la rosca afecta el rendimiento
- Moldes de múltiples cavidades que necesitan juegos de núcleos roscados coincidentes
- Programas de utillaje que utilizan repuestos intercambiables para una mayor eficiencia de mantenimiento
- Diseños de moldes que utilizan sistemas de desmoldeo giratorio/de desenroscado
Los productos finales varían según el diseño del cliente; nos centramos en la función del molde y el rendimiento de las características roscadas.
Capacidades de precisión y fabricación
Los insertos de núcleo roscado requieren precisión geométrica y estabilidad después del tratamiento térmico. Fabricamos con control de procesos diseñado para proteger la precisión de la forma de la rosca y la consistencia del juego.
Procesos de fabricación:
- Torneado/fresado CNC de precisión para puntos de referencia e interfaces
- Mecanizado de roscas según perfil y tolerancia especificados
- Rectificado para ajustes críticos y puntos de referencia de rotación
- EDM / electroerosión por hilo para características especiales
- Coordinación de tratamiento térmico para dureza y estabilidad objetivo
- Acabado/pulido fino para superficies de rosca y zonas de desgaste
- Coincidencia de juegos para pedidos de múltiples cavidades
Controles de calidad clave para núcleos roscados:
- Verificación del perfil de la rosca según los requisitos del plano
- Control de concentricidad/descentramiento entre la geometría de la rosca y los puntos de referencia de localización
- Control de tolerancia de ajuste para instalación directa e intercambiabilidad
- Gestión del acabado superficial para reducir el agarrotamiento y mejorar el comportamiento de liberación
- Control de consistencia entre juegos
Inspección y documentación:
- Informes de inspección dimensionales disponibles
- Certificados de material y registros de tratamiento térmico bajo pedido
- Opciones de marcado/trazabilidad de serie para gestión de cavidades y juegos
Valor para el cliente en calidad de rosca y vida útil de la herramienta
- Rendimiento de ensamblaje y par consistentes - Las roscas precisas ayudan a reducir el roscado cruzado y a estabilizar el par en los procesos de ensamblaje.
- Mayor rendimiento en producción de múltiples cavidades - Los juegos de núcleos roscados coincidentes reducen la variación de cavidad a cavidad y mejoran la consistencia general de la producción.
- Mayor vida útil en ciclos exigentes - La tenacidad y la resistencia a la fatiga térmica del SKD61 ayudan a mantener la integridad de la rosca en tiradas de producción prolongadas.
- Mantenimiento más rápido con núcleos roscados intercambiables - Los núcleos reemplazables permiten reparaciones rápidas y reducen el tiempo de inactividad sin necesidad de grandes retrabajos del molde.
Lo que necesitamos para la cotización
Para cotizar con precisión los insertos de núcleo roscado SKD61, proporcione:
- CAD 3D (STEP/IGES) y plano 2D (PDF/DWG)
- Cantidad (piezas individuales o juegos de múltiples cavidades)
- Requisito de material: SKD61
- Especificación de tratamiento térmico / dureza objetivo
- Especificaciones de rosca (perfil, paso, tolerancia, requisitos de entrada)
- Tolerancias críticas (puntos de referencia, ajustes, descentramiento/concentricidad, zonas funcionales)
- Requisito de acabado superficial para áreas de rosca y relacionadas con el sellado
- Detalles de la interfaz del molde (diámetro/hombro de localización, método de retención)
- Necesidades de inspección/documentación (FAI, formato de informe, muestreo vs. inspección del 100%)
- Plazo de entrega y requisitos de embalaje
Si se reemplazan núcleos existentes, proporcionar las dimensiones de la placa/interfaz de acoplamiento ayuda a garantizar la compatibilidad directa.
Preguntas frecuentes
¿Es el SKD61 adecuado para insertos de núcleo roscado?
Sí. El SKD61 se utiliza comúnmente para componentes de utillaje que requieren tenacidad y estabilidad bajo ciclos repetidos, ayudando a proteger los bordes de la rosca y a mantener el rendimiento a largo plazo.
¿Por qué las roscas moldeadas a veces muestran un par inconsistente o roscado cruzado?
Las causas comunes incluyen desviación del perfil de la rosca, descentramiento relativo al eje, problemas de acabado superficial, desgaste o problemas de alineación de la instalación. El mecanizado preciso y los ajustes estables reducen estos riesgos.
¿Pueden suministrar juegos de núcleos roscados coincidentes para moldes de múltiples cavidades?
Sí. Podemos fabricar juegos coincidentes con variación controlada y proporcionar datos de inspección para características clave de rosca y punto de referencia.
¿Proporcionan informes de inspección y certificados de material?
Sí. Los informes de inspección, los certificados de material y los registros de tratamiento térmico están disponibles bajo pedido.
Envíenos sus planos STEP/2D, especificaciones de rosca, cantidades, dureza objetivo, requisitos de tolerancia/acabado y fecha de entrega requerida. Le responderemos rápidamente con una cotización clara, plazo de entrega y opciones de documentación de calidad disponibles para los insertos de núcleo roscado SKD61.
