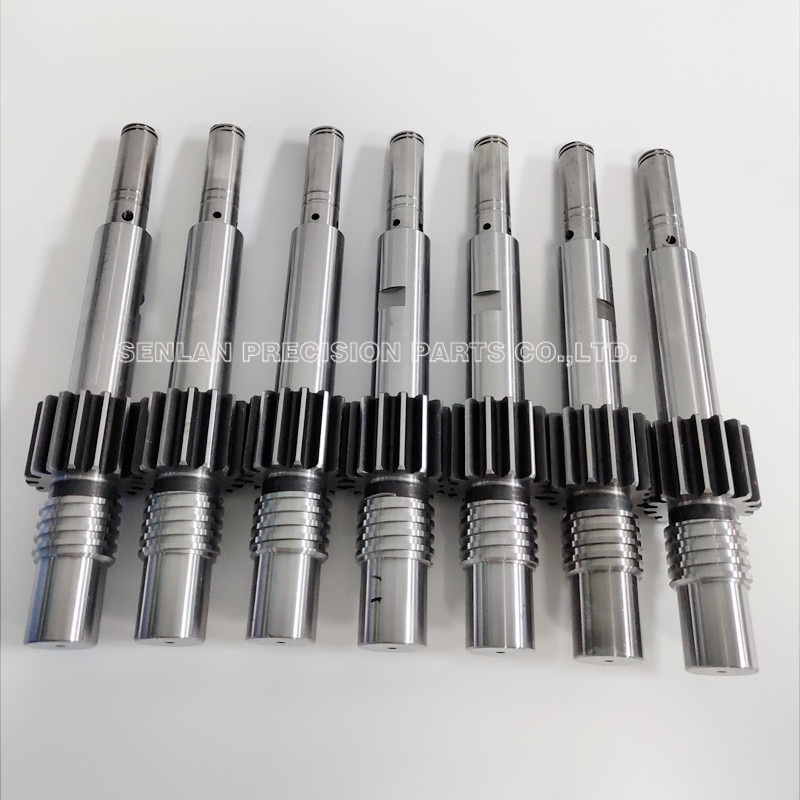

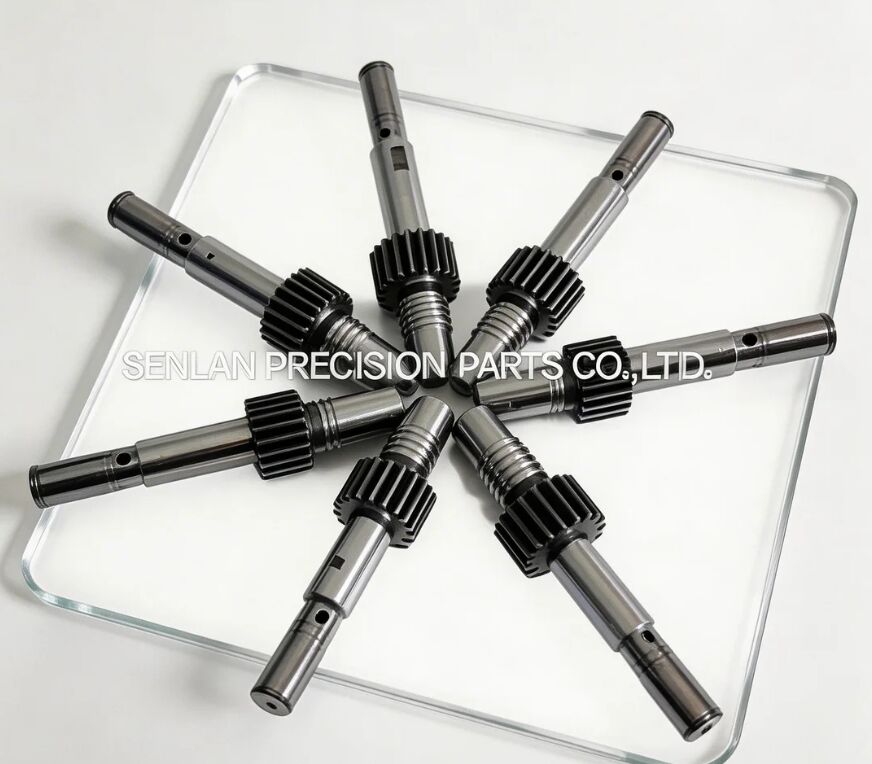

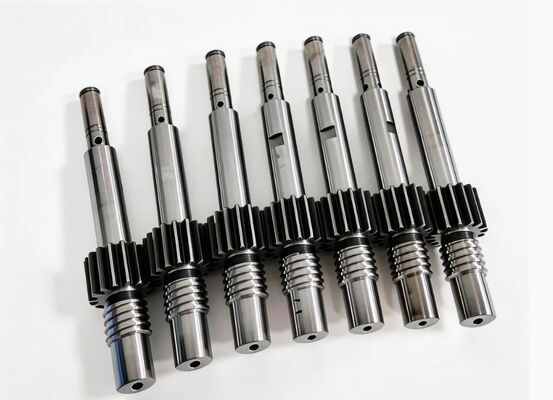

Núcleo Roscado (Núcleo de Desenroscar) para Moldes de Inyección
Descripción del Producto
Los núcleos roscados son componentes de moldeo de precisión utilizados para formar roscas internas verdaderas en piezas moldeadas por inyección. A diferencia de los núcleos estándar, un núcleo roscado debe mantener una geometría de rosca precisa mientras trabaja con un mecanismo de desenroscado o desmoldeo rotatorio para liberar la pieza moldeada sin dañar las roscas.
Nuestros componentes de núcleo roscado (perno de núcleo roscado / inserto de núcleo roscado) se fabrican a medida según los planos del cliente con un estricto control de perfil de rosca, concentricidad con el eje de rotación, interfaces de ajuste y acabado superficial. Para moldes de alto volumen, la calidad constante de la rosca es esencial para evitar problemas de ensamblaje como roscado cruzado, variación de torque, fugas o fallos de sellado/cierre.
Descripción del Producto
Un núcleo roscado es el elemento de conformado que crea la rosca dentro (o a veces fuera) de una pieza moldeada. En la mayoría de los casos, los núcleos roscados operan como parte de un sistema de desenroscado, donde el núcleo gira durante la eyección para desmoldear la característica roscada limpiamente.
Qué Debe Controlar un Núcleo Roscado
- Perfil de rosca, paso y geometría de entrada
- Alineación coaxial entre la rosca y los puntos de referencia de rotación del núcleo
- Ajustes de instalación estables en la base del molde o placa del núcleo
- Acabado superficial liso para reducir la adherencia, el agarrotamiento y el daño de la rosca
- Características de interfaz mecánica para el sistema de accionamiento (dependiente del diseño)

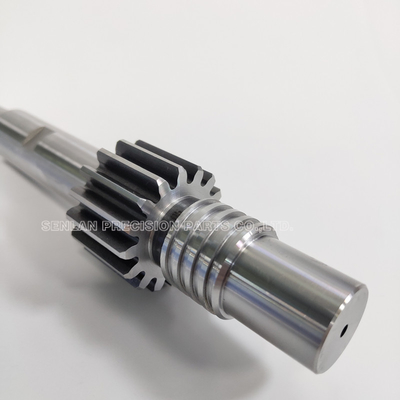

Construcción Típica de un Núcleo Roscado
Dependiendo del diseño del molde, un núcleo roscado puede incluir:
- Sección de conformado de rosca (perfil de rosca interna)
- Hombros/diámetros de localización para una instalación repetible
- Características de interfaz de accionamiento (asiento de engranaje, chaveteros, sección de acoplamiento, estrías, etc.)
- Zonas de desgaste optimizadas para rotación de ciclo largo y contacto deslizante
Consideraciones de Material y Tratamiento
Los núcleos roscados a menudo se producen a partir de aceros para herramientas seleccionados por su resistencia al desgaste y estabilidad dimensional bajo ciclos repetidos. El tratamiento térmico y los tratamientos/recubrimientos superficiales opcionales pueden especificarse según:
- Tipo de resina (materiales con carga/abrasivos)
- Calidad de superficie de rosca requerida y comportamiento de desmoldeo
- Volumen de producción y vida útil esperada
- Temperatura de operación y estrategia de lubricación
Aplicaciones
Los núcleos roscados se utilizan en moldes de inyección para piezas que requieren desmoldeo de rosca verdadera, incluyendo:
- Moldes de inyección de desenroscado (sistemas de desmoldeo rotatorio)
- Moldes multiconcavidad que requieren calidad constante de rosca interna
- Moldes de producción de alto volumen donde la estabilidad de la rosca afecta el ensamblaje y el rendimiento de fugas
- Programas de núcleos de repuesto para mantenimiento preventivo y reemplazo rápido
(Los productos finales exactos varían según el diseño del cliente; nos centramos en la función del molde y el requisito de la característica roscada.)
Capacidades de Precisión y Fabricación
Los núcleos roscados requieren tanto precisión de conformado como precisión de alineación mecánica. Controlamos los parámetros que afectan directamente los resultados del moldeo y la estabilidad del desenroscado.
Procesos de Fabricación
- Torneado/fresado de precisión CNC para puntos de referencia e interfaces
- Mecanizado de roscas según el perfil y la tolerancia especificados
- Rectificado para ajustes críticos y puntos de referencia de rotación (según sea necesario)
- Electroerosión / electroerosión por hilo para características de interfaz (dependiente del proyecto)
- Coordinación de tratamiento térmico para dureza y estabilidad
- Acabado fino/pulido para superficies de rosca y zonas de desgaste
- Emparejamiento de juegos para pedidos de núcleos roscados multiconcavidad
Controles de Calidad Clave
- Verificación del perfil de rosca según los requisitos del plano
- Control de concentricidad/descentramiento entre roscas y puntos de referencia de rotación
- Control de tolerancia de ajuste para interfaces de instalación y guiado
- Gestión del acabado superficial para reducir el agarrotamiento y mejorar la liberación
- Control de consistencia en juegos emparejados (opciones de muestreo o inspección del 100%)
Inspección y Documentación
- Informe de inspección dimensional disponible (características clave o informe completo)
- Certificados de material y registros de tratamiento térmico bajo pedido
- Opciones de marcado serial/trazabilidad para gestión de cavidades/juegos
Por Qué Importa / Valor para el Cliente para la Calidad de la Rosca y la Estabilidad del Desenroscado
Ensamblaje más fiable y torque constante
La geometría precisa de la rosca reduce el riesgo de roscado cruzado y estabiliza el rendimiento del torque en líneas de ensamblaje automatizadas.
Menos rechazos y menos tiempo de inactividad
El control estable del descentramiento y un buen acabado superficial ayudan a prevenir daños en la rosca, adherencia y problemas del mecanismo de desenroscado.
Mayor vida útil bajo rotación repetida
La correcta selección de materiales, tratamiento térmico y acabado de zonas de desgaste reduce el desgaste y mantiene la calidad de la rosca en tiradas largas.
Mantenimiento más rápido con repuestos intercambiables
Los núcleos roscados reemplazables permiten un reemplazo rápido sin grandes retrabajos del molde, apoyando programas de mantenimiento predecibles.
Qué Necesitamos para Cotizar
Para cotizar núcleos roscados con precisión, proporcione:
- CAD 3D (STEP/IGES) y plano 2D (PDF/DWG)
- Especificación de rosca (perfil, paso, tolerancia, requisitos de entrada)
- Método de desmoldeo del molde (sistema de desenroscado/rotatorio) y detalles de la interfaz de accionamiento
- Requisito de material (o resina/condiciones de producción para recomendación)
- Especificación de tratamiento térmico/dureza objetivo
- Requisito de acabado superficial para la rosca y las zonas de desgaste
- Cantidad (piezas individuales o juegos multiconcavidad)
- Requisitos de inspección/documentación (FAI, formato de informe, muestreo vs. inspección del 100%)
- Plazo de entrega y requisitos de embalaje
Si se trata de una pieza de repuesto, proporcionar las dimensiones de la interfaz de acoplamiento (puntos de referencia de rotación, asiento de accionamiento, hombros de localización) ayuda a garantizar la compatibilidad directa.
Preguntas Frecuentes
Por qué las piezas roscadas requieren un núcleo de desenroscado?
Muchos diseños de roscas no se pueden extraer de un núcleo recto sin dañar la rosca. Un núcleo de desenroscado gira para desmoldear la característica roscada limpiamente.
Qué causa el roscado cruzado o el torque inconsistente en las piezas moldeadas?
Las causas comunes incluyen desviación del perfil de la rosca, descentramiento relativo al eje de rotación, mal acabado superficial, desgaste o desalineación en el mecanismo de desenroscado.
Pueden suministrar juegos de núcleos roscados emparejados para moldes multiconcavidad?
Sí. Podemos fabricar juegos emparejados con consistencia controlada de cavidad a cavidad y proporcionar datos de inspección para características clave de rosca y puntos de referencia.
Soportan características de interfaz de accionamiento (asiento de engranaje, sección de acoplamiento, etc.)?
Sí. Fabricamos según su plano, incluyendo las características de interfaz de accionamiento y localización requeridas por el sistema de desenroscado.
Proporcionan informes de inspección y certificados de material?
Sí. Los informes de inspección y los certificados de material/tratamiento térmico están disponibles bajo pedido.
Ingeniería
Envíe sus planos y especifique los requisitos de rosca, los puntos de referencia de rotación y las características de la interfaz de accionamiento. Nuestros ingenieros revisarán la fabricabilidad y proporcionarán un plan de producción para garantizar un rendimiento de desenroscado estable y una consistencia de rosca.
