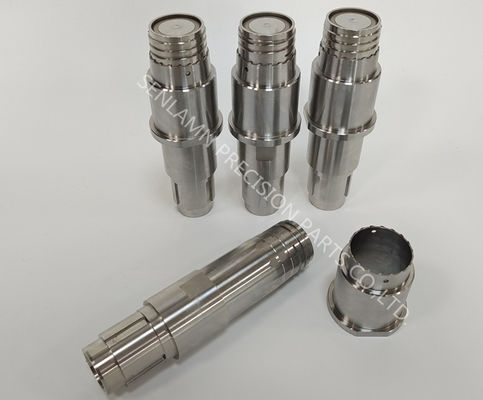

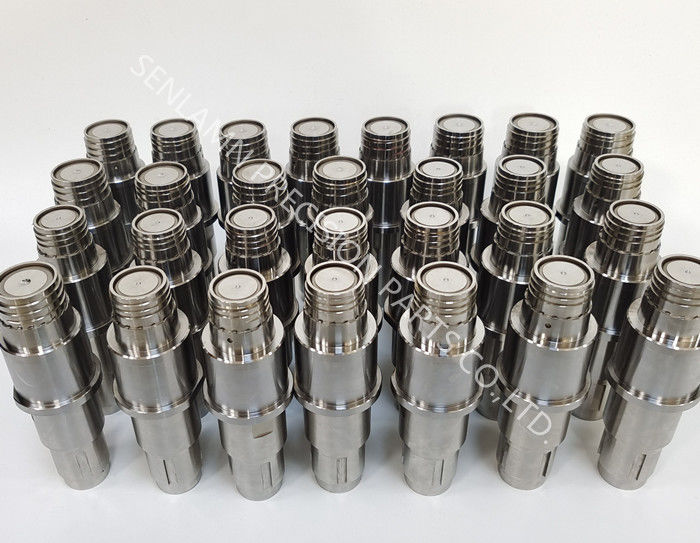

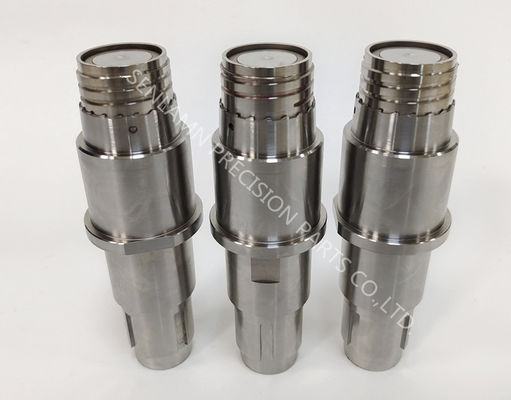

Inserciones de núcleo roscado S136 para moldes de inyección de tapas de botellas
La precisión de la rosca es uno de los factores de calidad más críticos en la producción de tapas de botellas. Incluso una variación menor en el perfil de la rosca, el paso o la concentricidad puede provocar un roscado cruzado, fugas, un par de torsión inconsistente o fallos de ensamblaje en las líneas de tapado automatizadas. Nuestras inserciones de núcleo roscado S136 son componentes de molde de precisión fabricados para moldes de inyección de tapas de botellas, diseñados para ofrecer una formación de roscas estable, un rendimiento constante cavidad a cavidad y una durabilidad fiable a largo plazo.
S136 es un acero para moldes inoxidable ampliamente especificado para moldes de tapas gracias a su resistencia a la corrosión, estabilidad superficial y buena pulibilidad—valioso para moldes que operan en ambientes húmedos, con limpieza frecuente o ciclos de producción largos. Fabricamos núcleos roscados según los planos del cliente con un estricto control de la geometría de la rosca, los datums, el descentramiento y las interfaces de ajuste, dando soporte tanto a la construcción de moldes nuevos como a juegos de repuestos de reemplazo.
Descripción del producto
Una inserción de núcleo roscado es el componente de núcleo de conformado que crea la rosca interna (o las características de acoplamiento roscado) dentro de una tapa de botella. Dependiendo del diseño de la tapa y la arquitectura del molde, los núcleos roscados pueden usarse con sistemas de desenroscado, mecanismos colapsables u otros enfoques de desmoldeo. Independientemente del método de eyección, el núcleo roscado debe mantener una geometría y un acabado superficial precisos para garantizar un rendimiento repetible de la tapa.
Lo que el núcleo roscado típicamente controla
- Perfil de rosca interna, paso y geometría de entrada
- Alineación de la rosca al eje para un ensamblaje suave y un par de torsión estable
- Características internas funcionales relacionadas con el sellado (dependiendo del diseño)
- Datums de localización y retención para una instalación repetible en la placa del núcleo
Prioridades clave de diseño y fabricación
- Forma de rosca precisa con definición controlada de cresta/fondo
- Geometría de rosca consistente en juegos de múltiples cavidades
- Concentricidad/descentramiento controlado entre la rosca y los datums de localización
- Acabado superficial optimizado para reducir la adherencia, el desgaste y el daño de la rosca
- Superficies de ajuste estables para soportar la intercambiabilidad y el mantenimiento rápido
Por qué se elige comúnmente S136
S136 ofrece ventajas de rendimiento para núcleos roscados en moldes de tapas:
- Mejor resistencia a la corrosión y oxidación superficial que pueden afectar la liberación y la calidad de la rosca
- Condición superficial estable durante ciclos largos, reduciendo interrupciones de mantenimiento
- Buena capacidad de acabado para superficies de rosca lisas y desmoldeo consistente
Aplicaciones
Las inserciones de núcleo roscado S136 se utilizan en moldes de inyección de tapas de botellas, incluyendo:
- Moldes de tapas de múltiples cavidades que requieren una calidad de rosca interna consistente
- Moldes de producción de alto volumen donde la variación de la rosca impacta el rendimiento y la estabilidad de la línea de tapado
- Programas de núcleos de repuesto para mantenimiento preventivo y reemplazo rápido
- Construcción de nuevos moldes de tapas que utilizan núcleos de acero inoxidable para fiabilidad a largo plazo
Capacidades de precisión y fabricación
Las inserciones de núcleo roscado exigen alta precisión geométrica y fuerte consistencia entre juegos, especialmente en moldes de alta cavidad.
Procesos de fabricación
- Torneado de precisión CNC para geometría de localización e interfaz
- Mecanizado de roscas según perfil y tolerancia especificados
- Rectificado para ajustes críticos y superficies de datum (según sea necesario)
- EDM / electroerosión por hilo para detalles especiales (dependiendo del proyecto)
- Coordinación de tratamiento térmico para dureza y estabilidad objetivo
- Acabado fino/pulido para superficies de rosca y zonas funcionales
- Coincidencia de juegos y control de consistencia para pedidos de múltiples cavidades
Controles de calidad clave para núcleos roscados
- Verificación de las características de paso/perfil de la rosca según los requisitos del plano
- Control de concentricidad/descentramiento entre roscas y datums de localización
- Control de tolerancia de ajuste para montaje directo e intercambiabilidad
- Gestión del acabado superficial para reducir el agarrotamiento y mejorar el comportamiento de liberación
- Comprobaciones de consistencia en juegos de varias piezas (opciones de muestreo o inspección del 100%)
Inspección y documentación
- Informes de inspección dimensionales disponibles (dimensiones clave o informe completo)
- Certificados de material y registros de tratamiento térmico bajo pedido
- Opciones de marcado serial/trazabilidad para la gestión de juegos de múltiples cavidades
Por qué es importante para la calidad de la rosca de las tapas de botellas
Menos problemas de tapado y mayor estabilidad de la línea
La geometría precisa de la rosca soporta un par de torsión consistente y un tapado suave en líneas automatizadas, reduciendo rechazos y tiempos de inactividad.
Mayor rendimiento en producción de múltiples cavidades
Los juegos de núcleos roscados a juego reducen la variación cavidad a cavidad y mejoran la consistencia general de la producción.
Menos degradación de la rosca relacionada con el desgaste
La selección de materiales, el tratamiento térmico y el control del acabado superficial ayudan a mantener la integridad de la rosca durante ciclos largos.
Mantenimiento más rápido con núcleos de repuesto intercambiables
Los núcleos roscados reemplazables permiten un reemplazo rápido sin reprocesar todo el conjunto del molde, reduciendo el tiempo de inactividad y protegiendo los cronogramas de producción.
Lo que necesitamos para la cotización
Para cotizar con precisión las inserciones de núcleo roscado S136, proporcione:
- CAD 3D (STEP/IGES) y plano 2D (PDF/DWG)
- Cantidad (piezas individuales o juegos de múltiples cavidades)
- Confirmar material: S136 (o equivalentes aceptados)
- Requisito de tratamiento térmico / dureza objetivo
- Detalles de la especificación de la rosca (perfil, paso, tolerancia, requisitos de entrada)
- Tolerancias críticas (descentramiento/concentricidad, datums, superficies de ajuste)
- Requisito de acabado superficial para áreas de rosca y relacionadas con el sellado
- Detalles de la interfaz del molde (diámetro/hombro de localización, método de retención)
- Necesidades de inspección/documentación (FAI, formato de informe, muestreo vs. inspección del 100%)
- Plazo de entrega y requisitos de embalaje
Si se reemplazan núcleos roscados existentes, proporcionar las dimensiones de la interfaz de la placa del núcleo de acoplamiento ayuda a garantizar la compatibilidad de montaje directo.
Preguntas frecuentes
¿Por qué es tan crítica la precisión del núcleo roscado en los moldes de tapas?
Porque la variación de la rosca afecta el par de torsión de ensamblaje, la fiabilidad del sellado y el rendimiento de la línea de tapado automatizada. Pequeñas desviaciones pueden causar roscado cruzado o fugas.
¿Pueden fabricar juegos de núcleos roscados de múltiples cavidades con consistencia a juego?
Sí. Podemos fabricar juegos a juego con variación controlada y proporcionar datos de inspección para características clave de rosca y datum.
¿Cómo evitan problemas de descentramiento en los núcleos roscados?
Controlando las referencias de datum durante el mecanizado, gestionando las características coaxiales y verificando la concentricidad/descentramiento frente a las tolerancias especificadas durante la inspección.
¿Proporcionan pulido para las superficies de rosca?
Sí. Se pueden aplicar acabados y pulido según sus requisitos para mejorar el comportamiento de liberación y la estabilidad superficial.
¿Proporcionan certificados de material e informes de inspección?
Sí. Los certificados de material, los registros de tratamiento térmico y los informes de inspección están disponibles bajo pedido.
¿Necesita un proveedor fiable para inserciones de núcleo roscado S136 para moldes de inyección de tapas de botellas?
Envíenos sus planos STEP/2D, especificaciones de rosca, cantidad, requisitos de tolerancia y acabado, dureza objetivo y plazo de entrega. Responderemos rápidamente con una cotización clara y opciones de documentación de calidad.
